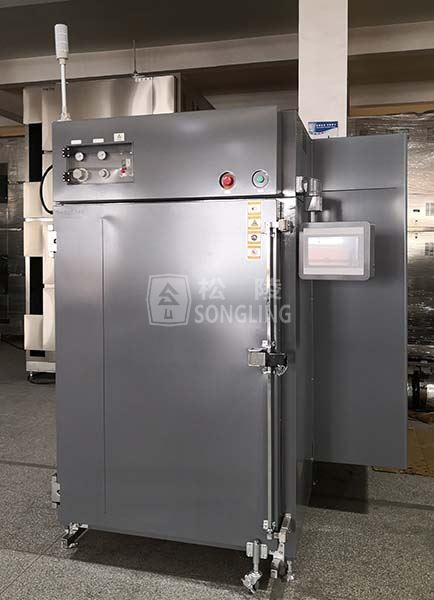

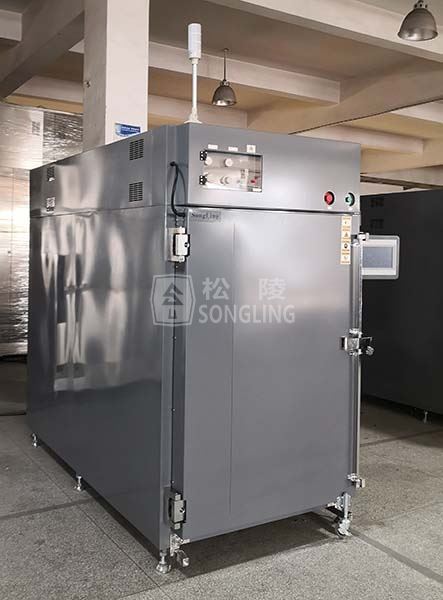

该烘箱用于方形铝壳锂离子电池的烘干,确保电池水分符合工艺要求,便于电池的制造加工。兼容LP27148134(蓝本)和LP2714895等常规型号电池的烘干,电池重量约1300g,具体尺寸如下图1。采用小车上下料(配备外接小车,5台烘箱预计需要12辆上下料小车和4辆外接小车),小车规格由乙方根据烘箱尺寸调整。
规格型号
SBVO-234APNGS
腔内容积(m3)
2.34
尺寸
内腔尺寸(高*宽*深)
1227mm×880mm×2170mm
外形尺寸(高*宽*深)
2184mm×1773mm×2529
箱体
构造
外壳材料
冷轧钢板,烤漆
内腔材料
不锈钢
开门方式
单开门,门开启有支持滑轮防止下垂并带刹车功能,防止门开启后自由滑动撞到其他物体。
运风方式
左右水平送风
抽气口位置
顶部控制箱内,配置抽气电磁阀
放气口位置
顶部控制箱内,配置充气电磁阀
加热器位置
腔体内部四周,门上带辅助加热
鼓风电机位置
顶部
控制箱位置
顶部
保温层厚度
≥90mm
箱内分层
腔体配置2辆不锈钢小车
主要
性能
温度范围
RT+25℃~180℃
控温精度
±1℃
温度波动度
≤±1℃
温度均匀性
≤±3℃
升温时间(空箱)
≤40分钟(空箱,25℃~100℃);≤4小时(满载时产品表面温度从室温加热到110℃);产品满载时烘干总时间不超过20小时(包括升温和降温时间)
真空度
不小于10Pa
24小时平均漏气量
≤0.3kPa/h
快速水冷降温系统
降温时真空腔内冲入干燥氮气,经过外部冷却交换装置,采用冷却水作为冷媒介质,将氮气冷却后,由冷却交换器循环风机强制将送入真空腔内,循环交换,达到快速冷却效果;
箱外表面温度
≤室温+25℃
电气
参数
电源
AC380V 3相4线 50Hz
加热功率
30KW
鼓风功率
370W*2
安全
装置
空气开关
防止过流和短路
热继电器
保护送风机,防止风机温度过高
超温保护仪
防止工作室温度过高,保护产品
功能要求
四壁及门共10个温度传感器箱内固定,5个控温,5个超温保护
可编程控制,10.0英寸彩色液晶触摸屏显示设置
配置电磁阀,抽真空、保压、充气全自动可编程控制
真空度、温度自由调整,可在某一固定温度和某段真空度范围条件下自动保持
设备运行过程(抽真空,保压、充气及升降温)为PLC自动控制
环境条件
温度:5℃~45℃/相对湿度:不大于85%/
满足标准
GB/T30435-2013电热干燥箱及电热鼓风干燥箱
GB/T 10067.5-1993 电热设备基本技术条件
